前言

本文记录了我在 NEC 8代小主机上折腾 PVE 的过程，也希望能为想搭建类似内外网环境的朋友提供一些思路

需求

使用 vconet.top 这个我拥有的域名，给本地服务都用上 SSL、同时异地组网 实现在外访问本地服务，还需要把一些服务公布到互联网上

与此同时，还要保证在各个网络环境下都能保持一致的 URL

配置 PVE

PVE 的安装和基本配置教程网上有很多，不再复述

NAT！

出于种种原因，我在 PVE 上额外划分了一个 10.22.33.0/24 网段，用于虚拟机和 LXC 容器

配置 SDN

创建 Simple 区域

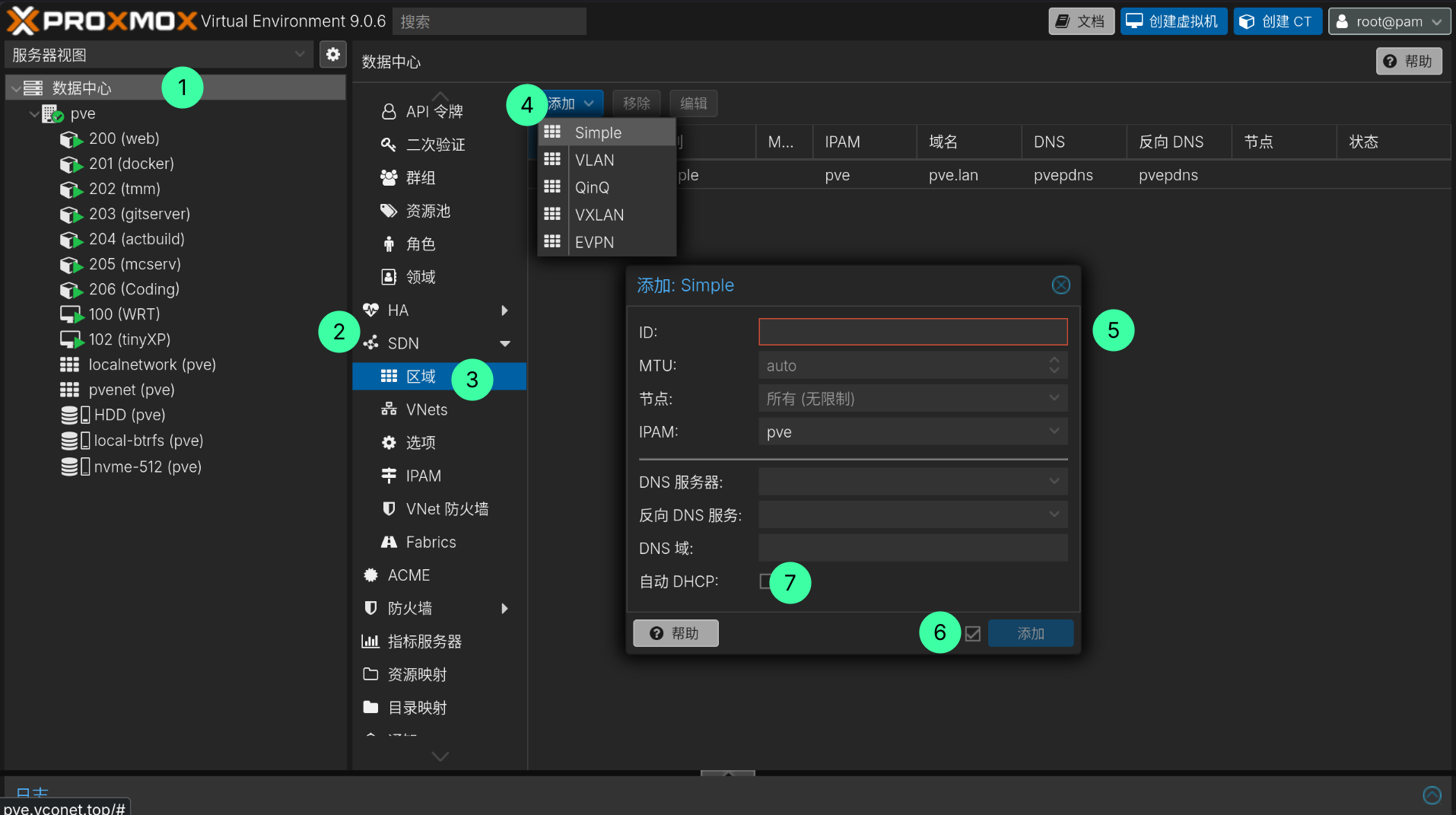

转到 数据中心 ➡️ SDN ➡️ 区域 ➡️ 添加 ➡️ Simple

填一个名称，勾选高级并启用自动 DHCP

创建 VNets

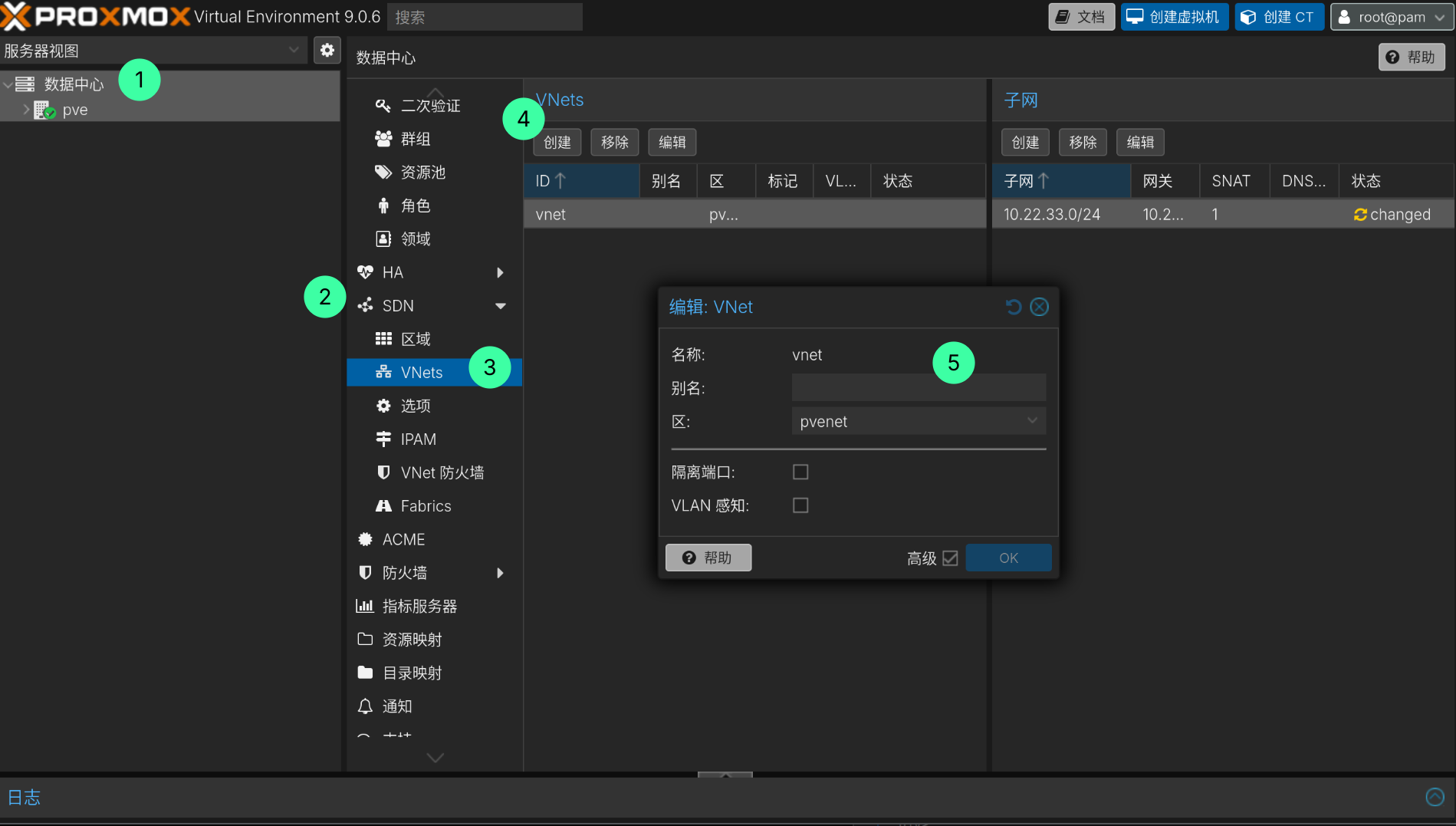

转到 数据中心 ➡️ SDN ➡️ VNets ➡️ 创建

填写名称和区（刚才创建的 Simple 名称）

创建子网

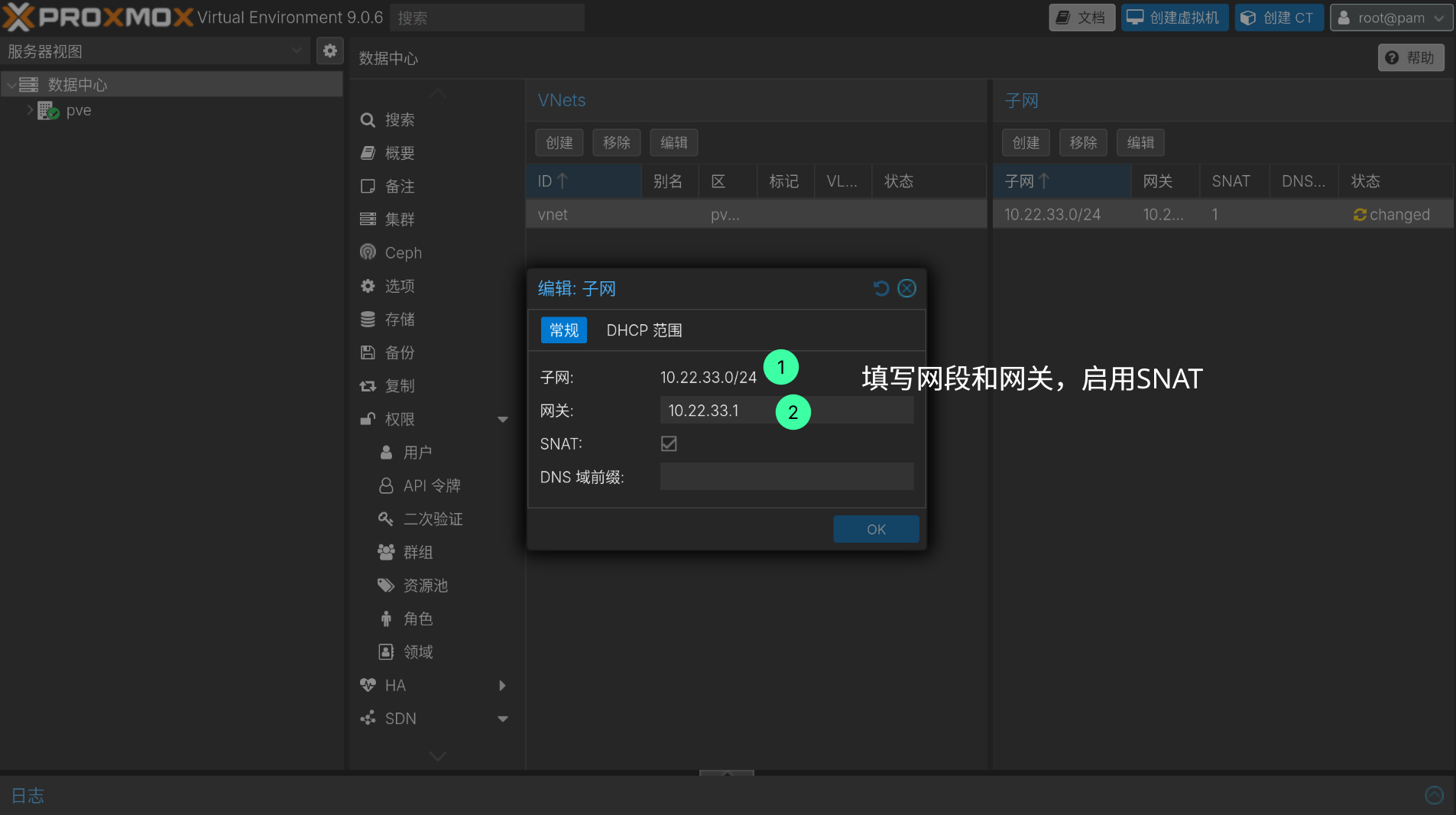

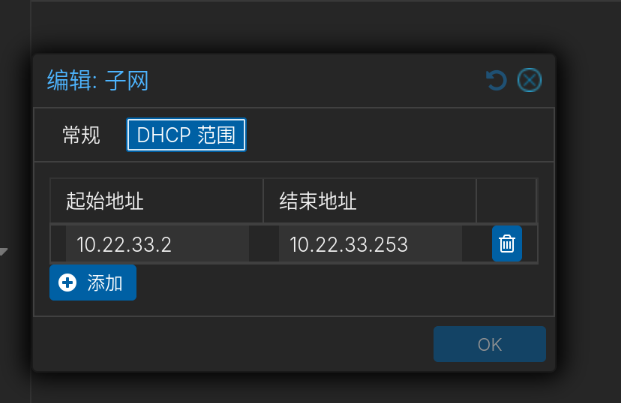

在 VNets 右边的子网创建新子网，填写子网网段和网关，在 DHCP 范围选项卡内填写 DHCP 的 IP 范围

应用更改

转到 数据中心 ➡️ SDN，点击左上角的应用

启用 DHCP

要使 PVE 能真正的提供 DHCP 服务，需要在 PVE 上安装 dnsmasq 并禁用自带的服务

1
2
apt install dnsmasq
systemctl disable --now dnsmasq
自定义 DNS

因为内外网的 DNS 记录不一样，需要给10.22.33.0/24网段内的虚拟机和 LXC 提供自定义的 DNS 服务器，我将会在下文给出的 Co re + Powerdns 方案

为了让 dnsmasq 能在提供 DHCP 的同时，提供 自定义 DNS，需要编辑 /etc/pve/sdn/subnets.cfg 文件，添加 dhcp-dns-server 选项

1
2
3
4
5
6
subnet: pvenet-10.22.33.0-24
        vnet vnet
        dhcp-range start-address=10.22.33.2,end-address=10.22.33.253
        gateway 10.22.33.1
        snat 1
        dhcp-dns-server 10.22.33.200 #你所需的 DNS 服务器 IP
防火墙

目前我并没有防火墙的需求，暂时跳过

内网域名解析

为了提供 vconet.top 等 TLD 域名的内部解析，需要一个自己的 DNS 服务器，同时还要方便维护

可以实现上面需求的，可选方案有很多：CoreDNS（两种方案）、Powerdns、TechnitiumDNS，甚至 小米路由器自带的 自定义 Hosts 功能也能满足需求

自定义 DNS 怎么选？

简单记录

如果你只需要简单的 xx.vconet.top对应 ip，那么大可选择小米路由器自带的 自定义 Hosts 功能，亦或是 CoreDNS（方案一）

该方案用到 CoreDNS的 hosts功能：

1
2
3
4
5
6
7
8
9
10
.:53 {
    # lan.hosts为你需要的解析，格式和 hosts 文件一致
    hosts /etc/CoreDNS/lan.hosts {
       fallthrough
    }
    forward . 223.5.5.5 119.29.29.29
    log
    cache
    errors
}
复杂记录

如果不仅仅需要 A 记录，还需要 PTR、MX 等，就需要 CoreDNS（方案二）、Powerdns、Technitiumdns 这些权威 DNS 了

CoreDNS（方案二）需要用到 CoreDNS 的 file功能：

1
2
3
4
5
6
7
8
9
10
. {
    forward . 223.5.5.5
    log
    errors
}
vconet.top {
    file /etc/CoreDNS/DOMAIN.zone #域名的Zone文件
    log
    errors
}

Powerdns、Technitiumdns 有对应的 Web 管理页面，直接添加就可

如果选择权威 DNS 给 vconet.top 做解析，且如果本地 DNS 的记录不全，解析时会返回 NXDOMAIN

权威 DNS 在查询到不存在的记录时，会直接返回 NXDOMAIN，而不会继续向上递归查询，这可能导致内外网记录解析失败：

flowchart LR
    ldns --本地IP--> id1[Client]
    id1 --"local.vconet.top(存在于本地DNS)"-->ldns["本地 DNS"]

    ldns--NXDOMAIN-->id2[Client]
    id2 --"blog.vconet.top(不存在于本地)"--> ldns
    ldns x--"向上查找blog.xx"--x rdns["公共 DNS"]
解决 NXDOMAIN

  • 对于 Technitiumdns，你可以在创建新域名的时候，选择 条件转发

  • 对于 CoreDNS（方案二），需要自己编译含有 alternate 插件的 CoreDNS：

    1
    2
    3
    4
    5
    6
    vconet.top {
        file /etc/CoreDNS/DOMAIN.zone #域名的Zone文件
        alternate NXDOMAIN . 223.5.5.5 119.29.29.29
        log
        errors
    }
我的方案

因需要给 PVE 提供 DNS 相关服务，只能选择 Powerdns 解析内网记录，而 Powerdns 本身只用能作权威 DNS，还需要搭配 powerdns-recurosr 之类的前置

但 recursor 并不能非常方便的解决上面 NXDOMAIN 的问题，因此我选择 CoreDNS 而非 powerdns-recursor

CoreDNS 配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
####################
# 修改 /etc/coredns/Corefile 文件
# 127.0.0.1:54 为 Powerdns
####################

vconet.top {
    forward . 127.0.0.1:54 {
        policy sequential
    }
    alternate NXDOMAIN . 223.5.5.5 119.29.29.29
    log
    errors
}

####################
# 这两部分是用于 PVE 实例的反向查询和内网域名解析
33.22.10.in-addr.arpa {
    forward . 127.0.0.1:54
    log
    errors
}
pve.lan {
    forward . 127.0.0.1:54
    log
    errors
}
####################

# 其他请求
.:53 {
    #bind 10.22.33.200
    forward . 223.5.5.5 119.29.29.29
    cache
    log
    errors
}

Powerdns 配置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
# 在 /etc/powerdns/pdns.conf 下追加下面这一段

# AXFR
allow-axfr-ips=10.0.0.0/8,172.16.0.0/12,192.168.0.0/16
# DNS UPDATE
allow-dnsupdate-from=10.0.0.0/8,172.16.0.0/12,192.168.0.0/16
# DNS Notify
allow-notify-from=10.0.0.0/8,172.16.0.0/12,192.168.0.0/16
# 是否允许未签名 Notify
allow-unsigned-notify=no
# 额外通知服务器
#also-notify=10.0.0.10,192.168.31.10,[fc00::1]

#daemon 启动
daemon=yes
disable-axfr=no
guardian=no
#是否master
master=yes
#是否slave
slave=no
#启动权限
setgid=pdns
setuid=pdns
#打印日志
log-dns-details=yes
log-dns-queries=no
loglevel=6
log-timestamp=yes
logging-facility=0
#开启api
api=yes
api-key=非常长的随机字符串
#启动webserver 监控
webserver=yes
webserver-address=0.0.0.0
webserver-allow-from=0.0.0.0/0
webserver-port=9190
#监听的地址端口
local-address=0.0.0.0
local-port=54
#记录query 日志
query-logging=yes

请把api-key、local-port、webserver-port修改为自己所需的值

打通内外网

在这一部分开始之前，我需要介绍一下我的网络拓展：

flowchart TD
    %% ISP 到家庭网络
    ISP((ISP))
    WIFI[小米路由器
192.168.31.0/24]

    %% 局域网
    NB[笔记本
192.168.31.10]
    PVE[PVE 宿主机
192.168.31.210]

    %% PVE 内部网络
    SUBNET1[[内部网络
10.22.33.0/24]]
    VM1["虚拟机1(核心)
10.22.33.200"]
    VM2["虚拟机2(Docker服务)"]
    LXC1["LXC 1"]
    LXC2["LXC 2"]

    %% ZeroTier 网络
    ZT[[ZeroTier 网络
192.168.192.0/24]]

    %% 拓扑关系
    ISP --> WIFI
    WIFI --> NB
    WIFI --> PVE
    PVE --> SUBNET1
    SUBNET1 --> VM1
    SUBNET1 --> VM2
    SUBNET1 --> LXC1
    SUBNET1 --> LXC2

    VM1 <--> ZT

本地访问

在前面配置中，我们已经在 NAT 环境下新增了一层虚拟网络

接下来要解决的问题是：如何让 192.168.31.0/24 网段内的设备能够访问 10.22.33.0/24 网段的虚拟机和 LXC 容器？

静态路由

什么是路由？

网络路由是选择一个或多个网络上的路径的过程。路由原理可以应用于从电话网络到公共交通的任何类型的网络。在诸如互联网等数据包交换网络中，路由选择互联网协议 (IP) 数据包从其起点到目的地的路径。这些互联网路由决定由称为路由器的专用网络硬件做出。

为了实现这个需求，需要在自己的路由器里添加一条静态路由：

其目标地址为 10.22.33.0，网关为 PVE 的 IP 192.168.31.210，掩码为 255.255.255.0

小米 AX3000T 在开启 ssh 服务后，编辑 /etc/config/network和防火墙 /etc/config/firewall：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# /etc/config/network
# 添加新的静态路由，格式如下
config route
        option interface 'lan'
        option target '10.22.33.0'
        option netmask '255.255.255.0'
        option gateway '192.168.31.210'

# /etc/config/network
# 请看准是否为 defaults 部分的防火墙配置！
# 将 forward 改为 ACCEPT
config defaults
        option syn_flood '0'
        option input 'ACCEPT'
        option output 'ACCEPT'
        option forward 'ACCEPT'
        ...

请自行查找其他路由器添加静态路由的方法

生效后，Linux 效果如下

1
2
3
user@archlinux$ route -n
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.22.33.0      192.168.31.210  255.255.255.0   UG    5000   0        0 wlp9s0

这样我们就实现了 192.168.31.0/24 网段访问 10.22.33.0/24 网段

flowchart LR
    id1["笔记本 192.168.31.10"] --"ping 10.22.33.200"---> id2["路由器 192.168.31.1"] --"下一跳192.168.31.210"-->id3["PVE .31.210和.33.1"]
    id3 --获得请求--> id4["虚拟机1（核心）10.22.33.200"] ---> id1

异地组网

异地组网可选的方案有很多，常用的有 Tailscale 和 ZeroTier，在此我选择功能更少的 ZeroTier

Tailscale 有很多独特的功能，其中就有内网 HTTPS，但这个功能不够强大，而且和下面配置的 Nginx 反代服务重复了

上面提到，我的 ZeroTier 是安装在 虚拟机1（核心）里的，这就意味着 当我的手机连接到 ZeroTier 后，只能访问 192.168.192.31这个 由 ZT 提供的 IP，并不能访问 10.22.33.0/24 网段

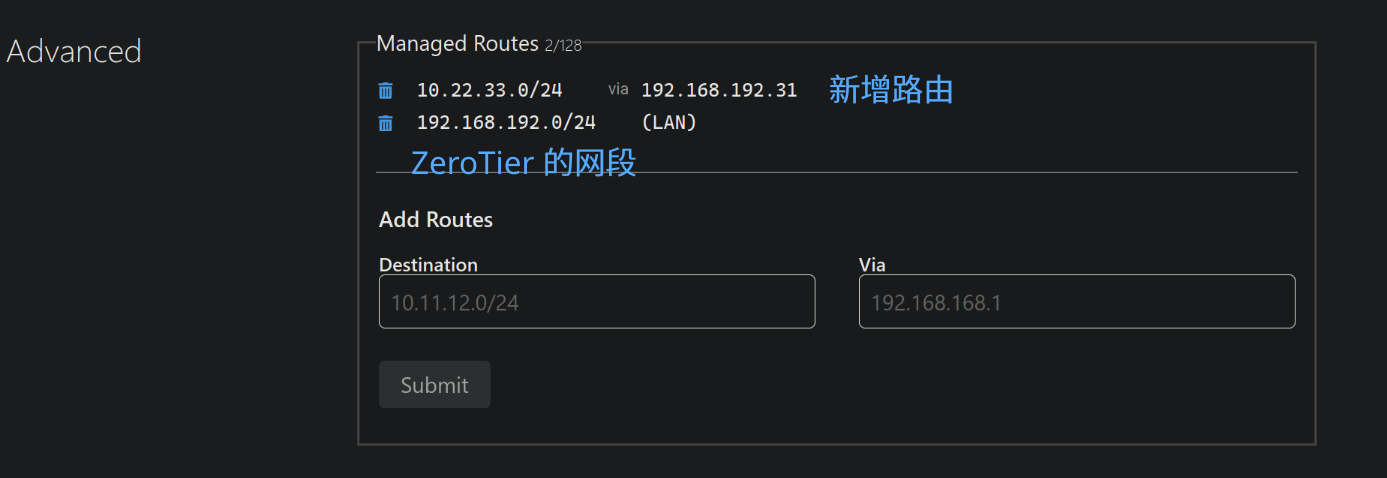

解决问题的办法其实很简单，在 ZT 的后台添加一条新的静态路由，但这次的网关是 ZT 提供给虚拟机1（核心）的 IP

ZT添加路由
ZT添加路由

但此时，我们还并不能 ping 通，因为从 ZT 发来的请求，PVE 接收到后并不知道返回的路由

因此需要在 PVE 宿主机上添加一条路由：

目标地址为 192.168.192.0/24 （ZeroTier 的网段），网关为 10.22.33.200（虚拟机 1 的 IP）

#

添加为系统服务，自动添加和删除

1
2
3
4
5
6
7
8
9
10
11
12
13
[Unit]
Description=Static route for Zerotier
After=network-online.target
Wants=network-online.target

[Service]
Type=oneshot
ExecStart=/sbin/ip route add 192.168.192.0/24 via 10.22.33.200
ExecStop=/sbin/ip route del 192.168.192.0/24 via 10.22.33.200
RemainAfterExit=yes

[Install]
WantedBy=multi-user.target

最后，启用 虚拟机1（核心）的转发功能：

#

至此，在本地或使用 ZeroTier 时，都可以访问 10.22.33.0/24 网段的设备了

这么做也避免了给同一个域名添加两个不同网段 IP 的麻烦，方便维护

外网访问

当下，直接开放端口非 80/443 端口虽可以实现，但这么做容易暴露自己的 IP

一个解决办法是使用 CDN 回源，但免费版 Cloudflre 的 Origin Rule 只能有三条回源规则，数量有限还需要手动维护 IP 记录

那还有没有什么别的办法呢？

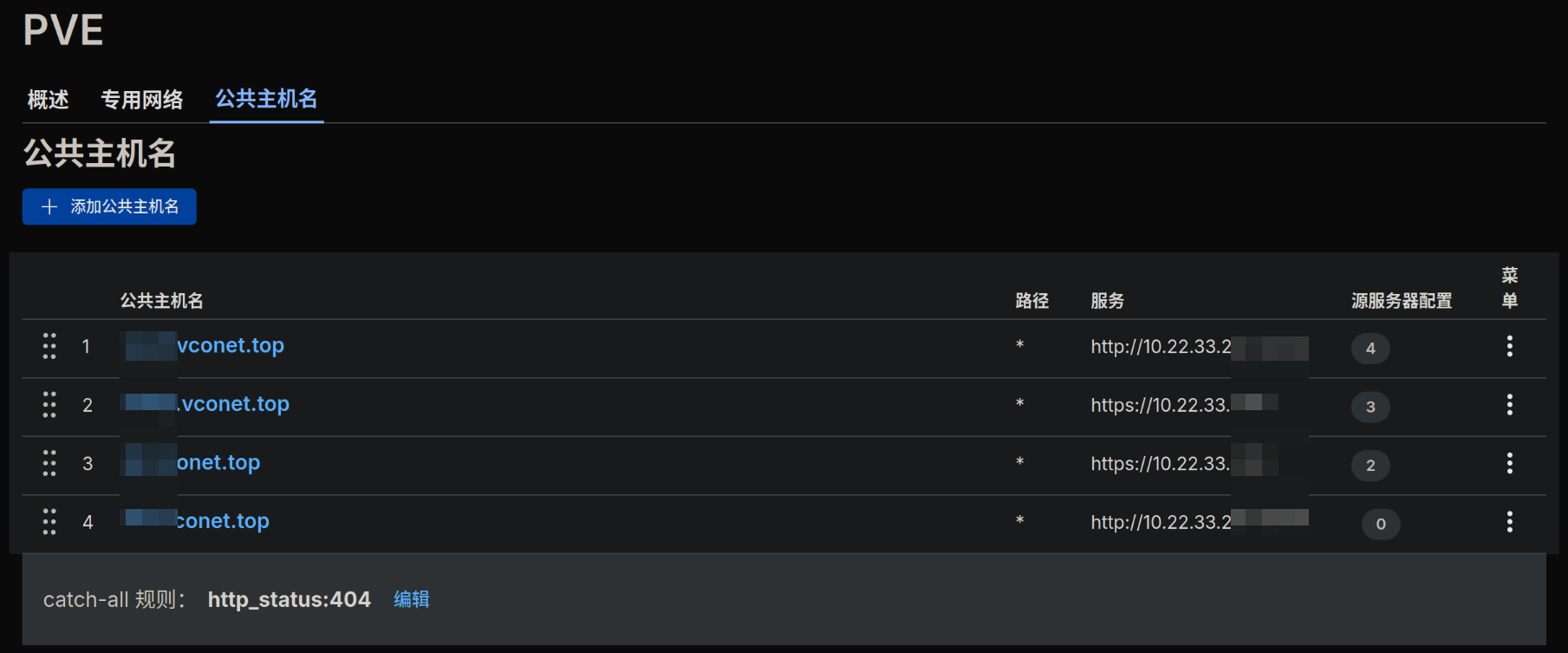

有的。那就是赛博活佛 Cloudflare 的 Zero Trust，Zero Trust 中的隧道 功能可以把内网服务公布到互联网上：

CF隧道
CF隧道

cloudflared 的安装和设置 在创建完隧道后有详细的介绍，不再赘述

各种服务

以下是我在内外网打通后部署的一些服务，属于扩展内容，可按需参考

略去了很多设置过程

基础服务

上文曾多次提到虚拟机1（核心），这台虚拟机承担了我内网环境的 Nginx 反代、DNS 服务器和 ZeroTier 组网

Nginx 反代

我尝试过 Nginx Proxy Manager 的网页管理，但决定手动管理，因其可选项比较少，不能灵活配置

Debian 系统可以直接安装 nginx 包和 nginx-full包

#

在安装完后，按照下面的反代模板添加配置文件即可：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
server {
    listen 8443 ssl;
    server_name pve.vconet.top;

    ssl_certificate /root/.acme.sh/*.vconet.top_ecc/fullchain.cer;
    ssl_certificate_key /root/.acme.sh/*.vconet.top_ecc/*.vconet.top.key;
    add_header Strict-Transport-Security "max-age=31536000;";

    proxy_redirect off;
    location / {
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";
        proxy_pass https://10.22.33.1:8006;
        proxy_buffering off;
        client_max_body_size 0;
        proxy_connect_timeout  3600s;
        proxy_read_timeout  3600s;
        proxy_send_timeout  3600s;
        send_timeout  3600s;
    }
}

我在这里使用8443而非443端口的原因在下面 Forgejo 部分有解释

DNS 服务器与 PVE 整合

在前面，我配置好了 Powerdns，下面是 PVE 启用 DNS 插件，实现自动添加虚拟机解析记录和 PTR 记录的方法

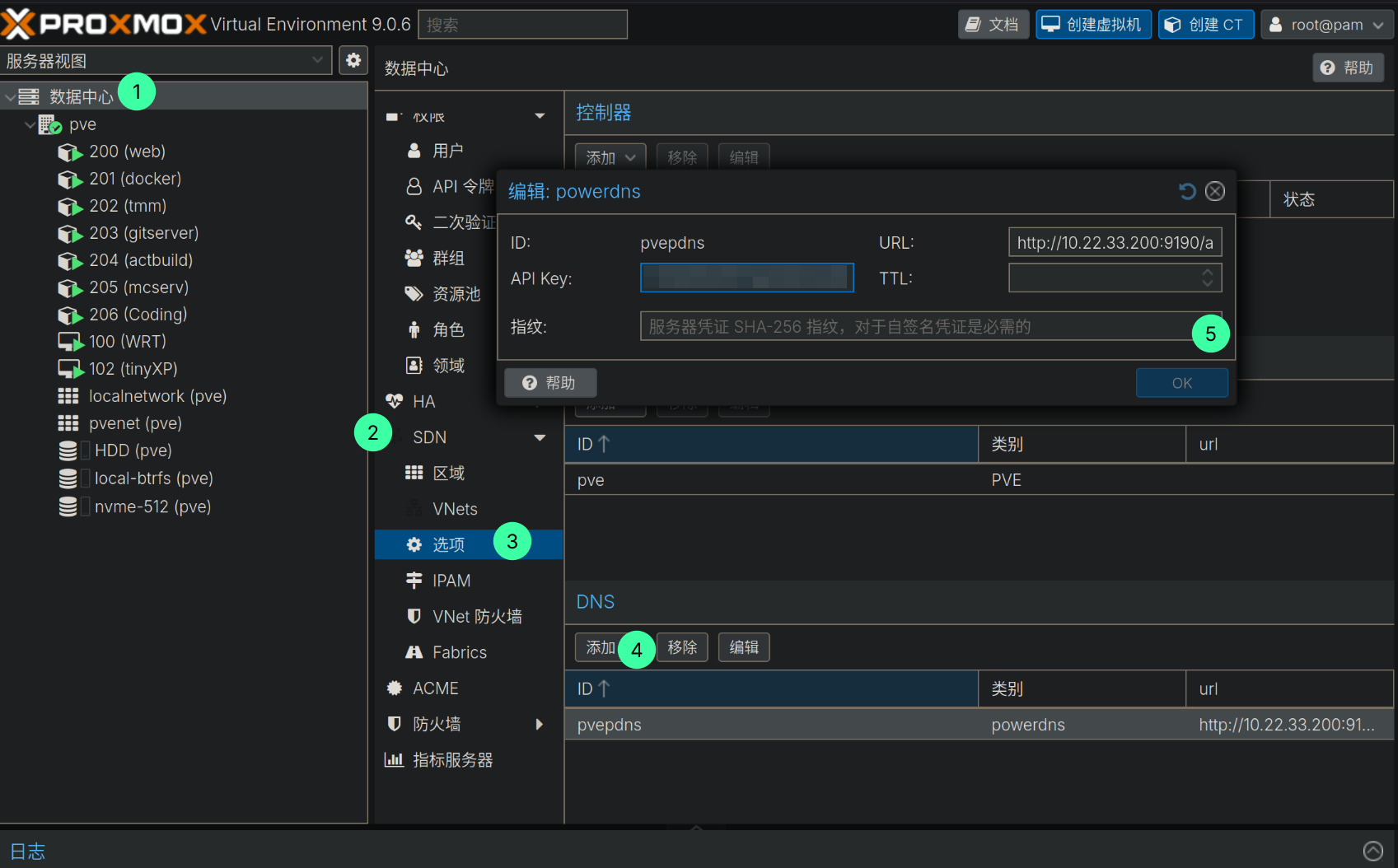

添加 DNS 插件

转到 数据中心 ➡️ SDN ➡️ 选项 ➡️ 添加

填写对应的 Powerdns API 地址和 API 密钥

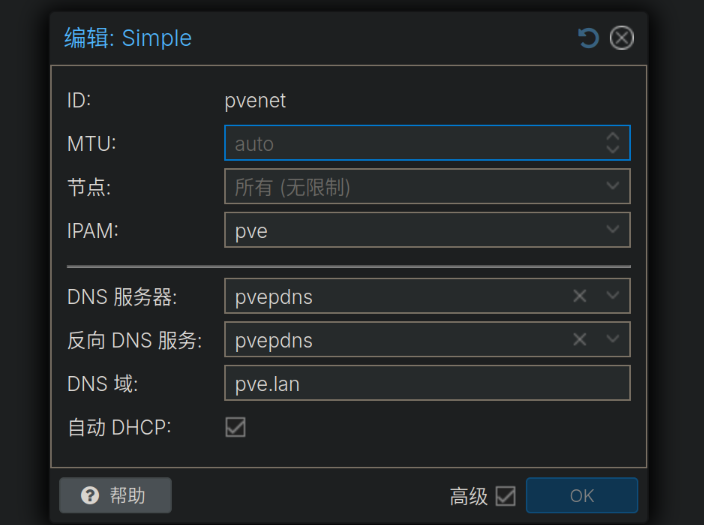

补全 Simple 的信息

转到 数据中心 ➡️ SDN ➡️ 区域 ➡️ 添加 ➡️ Simple
勾选高级，补全下面的信息

在填写DNS 域之前，请在 powerdns 内创建此域

Docker 服务

使用 Docker 是因为方便更新和管理

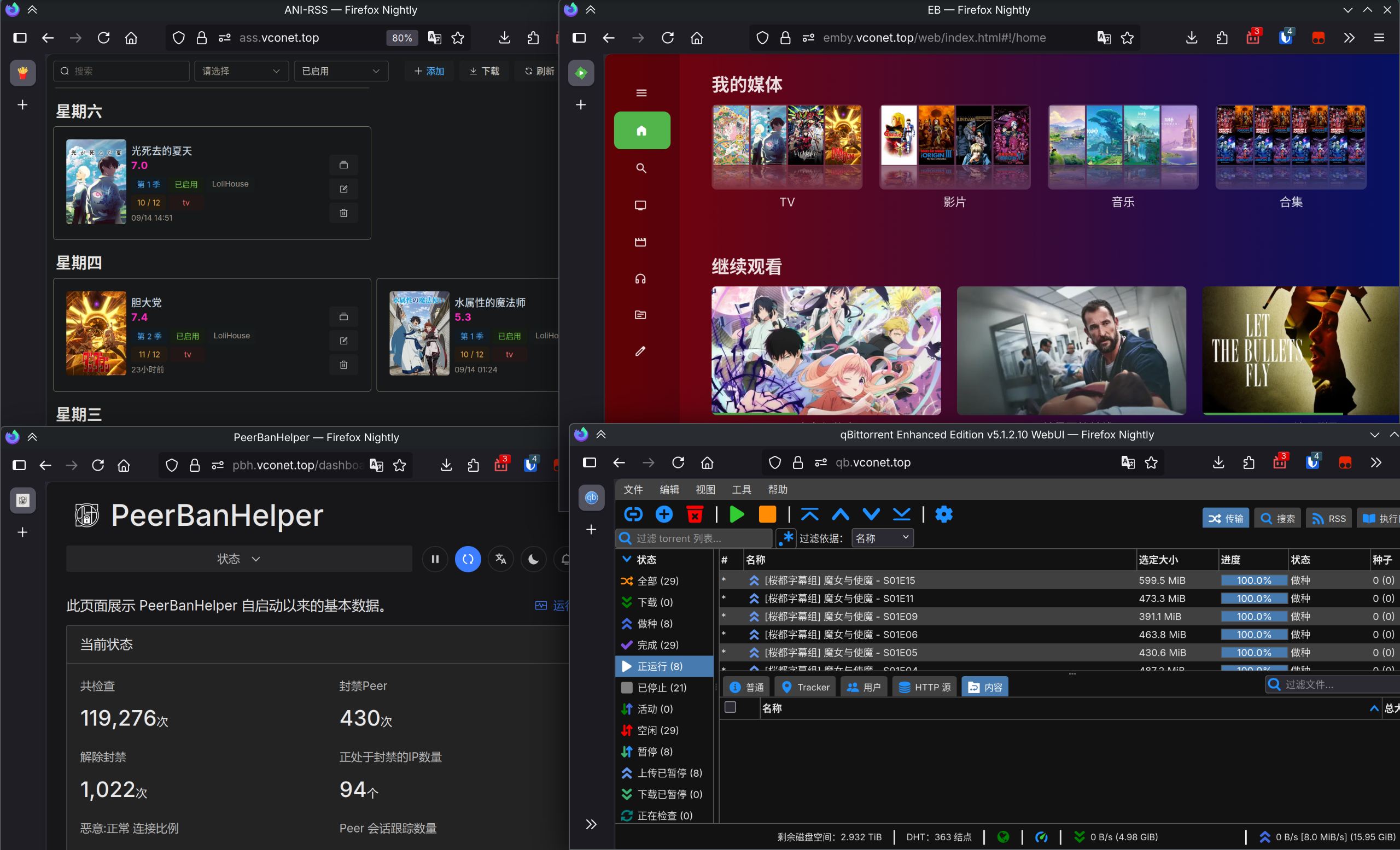

自动追番

Emby

Emby 的 docker-compose 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
services:
  emby:
    container_name: emby
    image: emby/embyserver
    restart: always
    devices:
     - /dev/dri:/dev/dri # 挂载显卡用于转码
    ports:
      - 8096:8096
      - 1900:1900/udp
    volumes:
      - ./emby:/config
      - /mnt/emby:/mnt/emby
  fontinass:
    image: riderlty/fontinass:noproxy
    container_name: fontinass
    environment:
      - PUID=100000
      - PGID=100000
      - EMBY_SERVER_URL=http://emby:8096
    ports:
      - 8011:8011
    volumes:
      - ./fonts:/fonts
      - ./fiadata:/data
    depends_on:
      - emby

为了实现 Emby 观看番剧时，自动加载 ass 字幕所需的字体，避免本地安装 需要用到 fontInAss 并使用下面的 Nginx 反代

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
server {
    listen 8012; #新的Emby访问端口
    gzip on;
    gzip_http_version 1.0;
    gzip_comp_level 1;
    gzip_types text/x-ssa;

    location ~ /(socket|embywebsocket) {
        proxy_pass $EMBY_SERVER_URL;
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header X-Forwarded-Protocol $scheme;
        proxy_set_header X-Forwarded-Host $http_host;
    }

    location ~* /videos/(.*)/Subtitles/(.*)/Stream.vtt  {
        #适配emby网页播放SRT字幕，302直链时避免冲突
        proxy_pass $EMBY_SERVER_URL;
    }

    location ~* /videos/(.*)/Subtitles/(.*)/(Stream.ass|Stream.srt|Stream) {
        #仅匹配ass与srt字幕文件，Stream适配infuse
        #修改为你的fontinass服务器地址
        proxy_pass http://127.0.0.1:8011;
    }

    location ~* /web/bower_components/(.*)/subtitles-octopus.js {
        #修改为你的fontinass服务器地址
        #如不需要修改web端渲染，可删除此location
        proxy_pass http://127.0.0.1:8011;
    }

    location ~* /web/modules/htmlvideoplayer/plugin.js {
        #修改为你的fontinass服务器地址
        #仅当需要web渲染，且通过https访问时，才需启用此location，否则可删除
        #见 https://github.com/RiderLty/fontInAss/issues/43
        proxy_pass http://127.0.0.1:8011;
    }

    location / {
        #修改为你的Emby/Jellyfin服务器地址
        proxy_pass $EMBY_SERVER_URL;
    }
}
下载器

使用 qBittorrentEE 和 PeerBanHelper

PeerBanHelper 用于阻止迅雷等吸血客户端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
services:
  qbittorrentee:
    image: superng6/qbittorrentee:latest
    container_name: qbittorrentee
    environment:
      - TZ=Asia/Shanghai
      - WEBUIPORT=8080
      - ENABLE_DOWNLOADS_PERM_FIX=true
    volumes:
      - ./qbitcnf:/config
      - /mnt/emby:/downloads/
    ports:
      - 6881:6881
      - 6881:6881/udp
      - 8080:8080
    restart: always
  peerbanhelper:
    image: ghostchu/peerbanhelper:latest
    restart: unless-stopped
    container_name: pbh
    volumes:
      - ./pbhcnf:/app/data
    ports:
      - 9898:9898
    environment:
      - TZ=Asia/Shanghai
    depends_on:
      - qbittorrentee
ASS自动追番

AniRSS 的使用，请阅读官方文档

Forgejo 反代下同域名 ssh

Git 服务器我选择使用 Gitea 的 fork：Forgejo
Forgejo 的安装 Gitea/Forgejo 都有详细的文档，可自行搜索

在这一节中，我需要解决一个问题：由于 Nginx 反代服务器和 Forgejo 并不在同一台虚拟机上，默认情况下我必须为 SSH 使用不同的域名。

经过探索，我发现可以通过 Nginx 的 stream 模块，在同一域名下根据流量类型分别提供 HTTP 反代和 SSH 反代。

在 nginx.conf的 http 段前添加这样一段：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
stream {
    upstream https_backend {
        server 127.0.0.1:8443;  # 所有HTTPS流量转发到8443
    }

    upstream ssh_backend {
        server 10.22.33.203:22;  # SSH流量转发到目标服务器
    }

    # 基于协议检测进行流量分发
    # SSL握手包会被检测为HTTPS，非SSL流量被认为是SSH
    map $ssl_preread_protocol $upstream {
        "" ssh_backend;         # 非SSL流量 -> SSH
        ~. https_backend; 		# SSL流量 -> HTTPS
    }

    server {
        listen 443;
        ssl_preread on;
        proxy_pass $upstream;
        #proxy_timeout 10s;
        #proxy_responses 1;
        error_log /var/log/nginx/stream.log;
    }
}

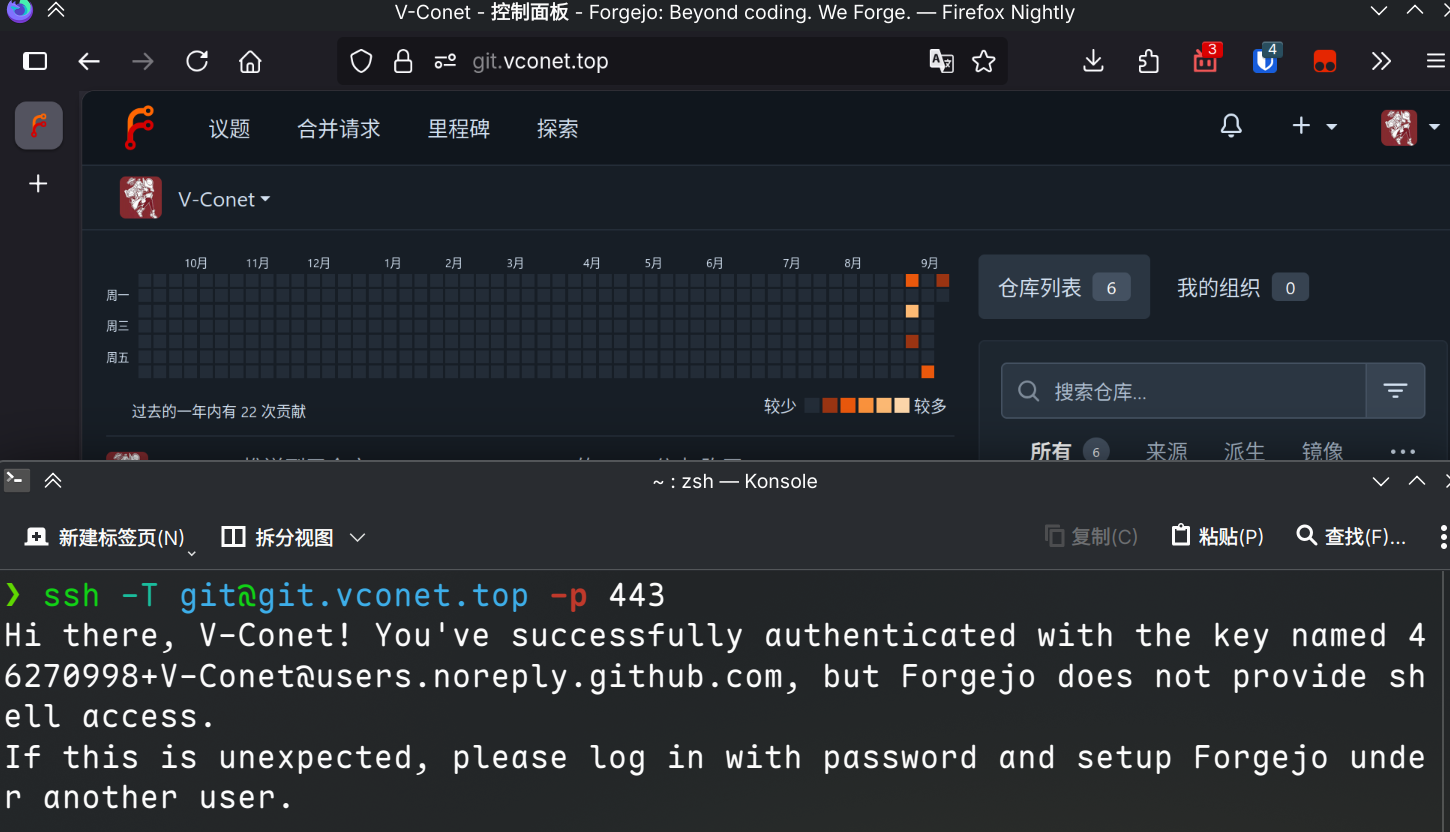

这也是我在前面选择使用 8443 端口的原因

虽然和使用单独的域名比，这个方法略显麻烦，但在此记录这个解决办法

结尾

至此，我的 NEC8 小主机在 PVE 上的内外网打通和基础服务搭建就告一段落了。希望本文能为有类似需求的朋友提供一些参考

参考资料
许可协议

本文采用 署名-非商业性使用-相同方式共享 4.0 国际 许可协议，转载请注明出处。

分享文章

快来参与讨论吧~
