26.2.13 更新：更新信息与配置

起源

今年年初我入手了飞傲 JT7 和 iBasso DC04U。在安卓下两者配合使用没有问题，但把 DC04U 接到 Linux 上时，却发现无法直出 DSD。

最后发现设备太新，没有收录到 Linux 内核中，但在 7.0 版本之后就不再需要下面的 patch 了，仅做记录

为设备添加 patch

我尝试过多款播放器：mpd、Strawberry、DeaDBeeF、HQPlayer，但都未能实现 DSD 直出。折腾下来，最高只能输出 PCM 768 kHz。

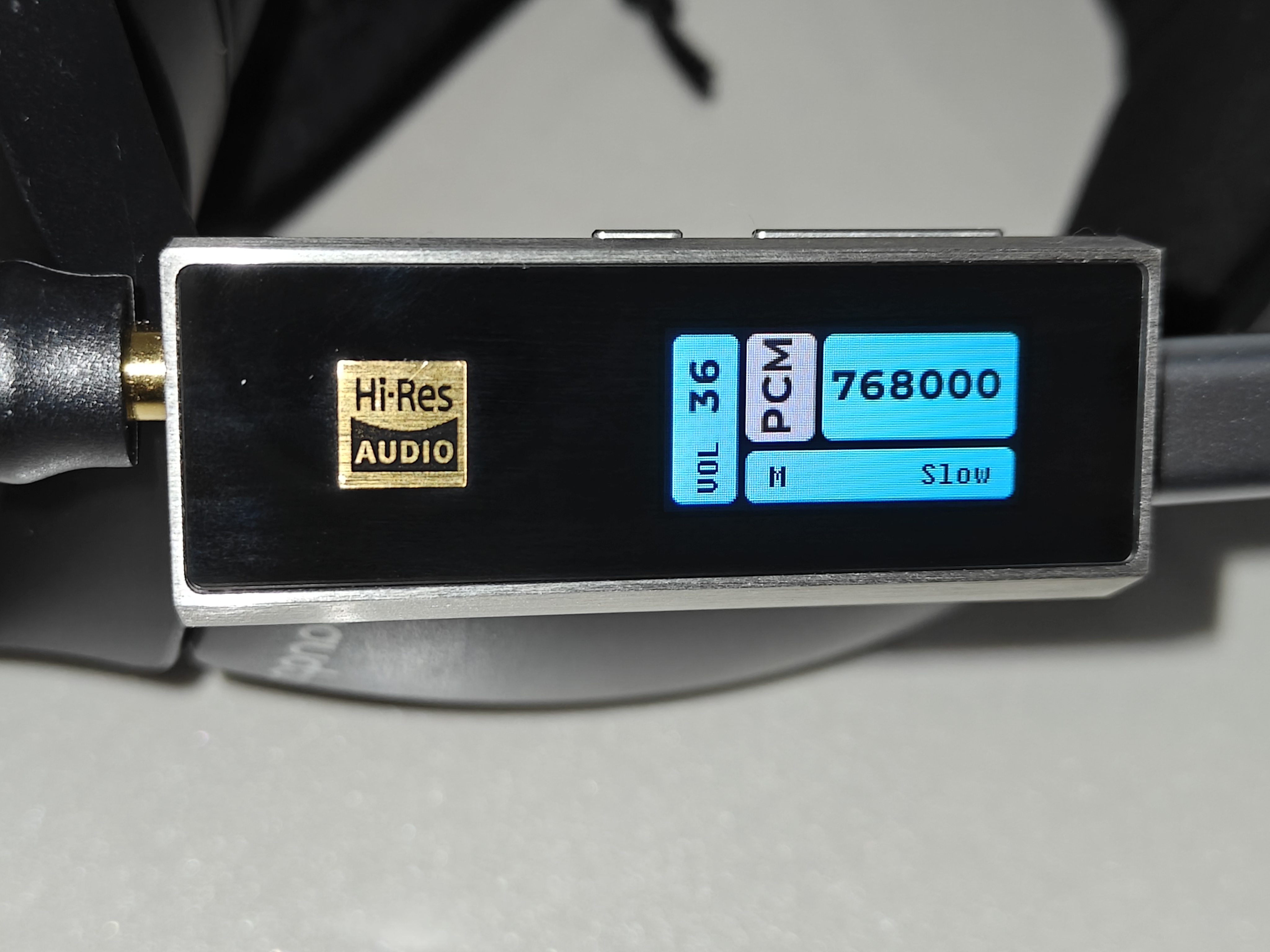

PCM768
PCM768

查看 ALSA 报告后发现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
iBasso DC04U at usb-0000:00:14.0-2, high speed : USB Audio

Playback:
  Status: Stop
  Interface 2
    Altset 1
    Format: S16_LE
    Channels: 2
    Endpoint: 0x07 (7 OUT) (ASYNC)
    Rates: 44100, 48000, 88200, 96000, 176400, 192000, 352800, 384000, 705600, 768000
    Data packet interval: 125 us
    Bits: 16
    Channel map: FL FR
    Sync Endpoint: 0x83 (3 IN)
    Sync EP Interface: 2
    Sync EP Altset: 1
    Implicit Feedback Mode: No
  Interface 2
    Altset 2
    Format: S24_3LE
    Channels: 2
    Endpoint: 0x07 (7 OUT) (ASYNC)
    Rates: 44100, 48000, 88200, 96000, 176400, 192000, 352800, 384000, 705600, 768000
    Data packet interval: 125 us
    Bits: 24
    Channel map: FL FR
    Sync Endpoint: 0x83 (3 IN)
    Sync EP Interface: 2
    Sync EP Altset: 2
    Implicit Feedback Mode: No
  Interface 2
    Altset 3
    Format: S32_LE
    Channels: 2
    Endpoint: 0x07 (7 OUT) (ASYNC)
    Rates: 44100, 48000, 88200, 96000, 176400, 192000, 352800, 384000, 705600, 768000
    Data packet interval: 125 us
    Bits: 32
    Channel map: FL FR
    Sync Endpoint: 0x83 (3 IN)
    Sync EP Interface: 2
    Sync EP Altset: 3
    Implicit Feedback Mode: No
  Interface 2
    Altset 4
    Format: SPECIAL
    Channels: 2
    Endpoint: 0x07 (7 OUT) (ASYNC)
    Rates: 44100, 48000, 88200, 96000, 176400, 192000, 352800, 384000, 705600, 768000
    Data packet interval: 125 us
    Bits: 32
    DSD raw: DOP=0, bitrev=0
    Channel map: FL FR
    Sync Endpoint: 0x83 (3 IN)
    Sync EP Interface: 2
    Sync EP Altset: 4
    Implicit Feedback Mode: No

直出 DSD 需要的 DSD_U32_BE（或 DSD_U32_LE），在 Linux 上 ALSA 并未显示该格式。用 aplay 排查，同样不支持：

1
2
3
4
5
6
7
8
aplay -D hw:1,0 --dump-hw-params /dev/zero

...
Available formats:
- S16_LE
- S32_LE
- SPECIAL
- S24_3LE

照理说 iBasso 支持 UAC 2.0，应具备完整能力，但当前 ALSA 并未识别到 DSD_U32_BE。

解决办法

幸运的是，我找到了仓库 xmos-native-dsd。通过修改内核的 sound/usb/quirks.c，为该设备添加一个 quirk 即可识别 DSD_U32_BE。

1
2
3
4
5
6
7
8
9
10
11
12
13
diff --git a/sound/usb/quirks.c b/sound/usb/quirks.c
index 2d9f28558..d550c84e7 100644
--- a/sound/usb/quirks.c
+++ b/sound/usb/quirks.c
@@ -2236,6 +2236,8 @@ static const struct usb_audio_quirk_flags_table quirk_flags_table[] = {
 	DEVICE_FLG(0x0644, 0x806c, /* Esoteric XD */
 		  QUIRK_FLAG_ITF_USB_DSD_DAC | QUIRK_FLAG_CTL_MSG_DELAY |
 		  QUIRK_FLAG_IFACE_DELAY | QUIRK_FLAG_FORCE_IFACE_RESET),
+	DEVICE_FLG(0x0661, 0x0883, /* iBasso DC04U */
+		  QUIRK_FLAG_DSD_RAW),
 	DEVICE_FLG(0x06f8, 0xb000, /* Hercules DJ Console (Windows Edition) */
 		  QUIRK_FLAG_IGNORE_CTL_ERROR),
 	DEVICE_FLG(0x06f8, 0xd002, /* Hercules DJ Console (Macintosh Edition) */

应用补丁并重编译内核后，再次运行 aplay 检查：

1
2
3
4
5
6
7
...
Available formats:
- S16_LE
- S32_LE
- SPECIAL
- S24_3LE
- DSD_U32_BE

For Arch User

我选择基于 linux-cachyos 的 PKGBUILD 修改来构建 ArchLinux 包。

只需要下载 linux-cachyos 的快照

编辑 PKGBUILD，在 source 段添加 patch 文件，同时修改 pkgrel：

1
2
3
4
5
6
7
8
9
10
...
pkgrel=3 # 请高于原本的值
...
source=(
    "https://cdn.kernel.org/pub/linux/kernel/v${pkgver%%.*}.x/${_srcname}.tar.xz"
    "config"
    "${_patchsource}/all/0001-cachyos-base-all.patch"
    "quirks.patch" # patch 文件名
    )
...

构建：

#

在此之前，请先确认您的 DAC 能在 Linux 下识别到 DSD 支持：

使用 aplay -D hw:1,0 --dump-hw-params /dev/zero 查看

1
2
3
4
5
6
7
...
Available formats:
- S16_LE
- S32_LE
- SPECIAL
- S24_3LE
- DSD_U32_BE

如果没有 DSD_xx 可能是您的 DAC 没有被 Linux 收录，需要手动 Patch，参见上面折叠部分

因为我在使用 PipeWire，可通过 pw-cat 测试原生 DSD 输出：

1
pw-cat -p -d sample.dsf

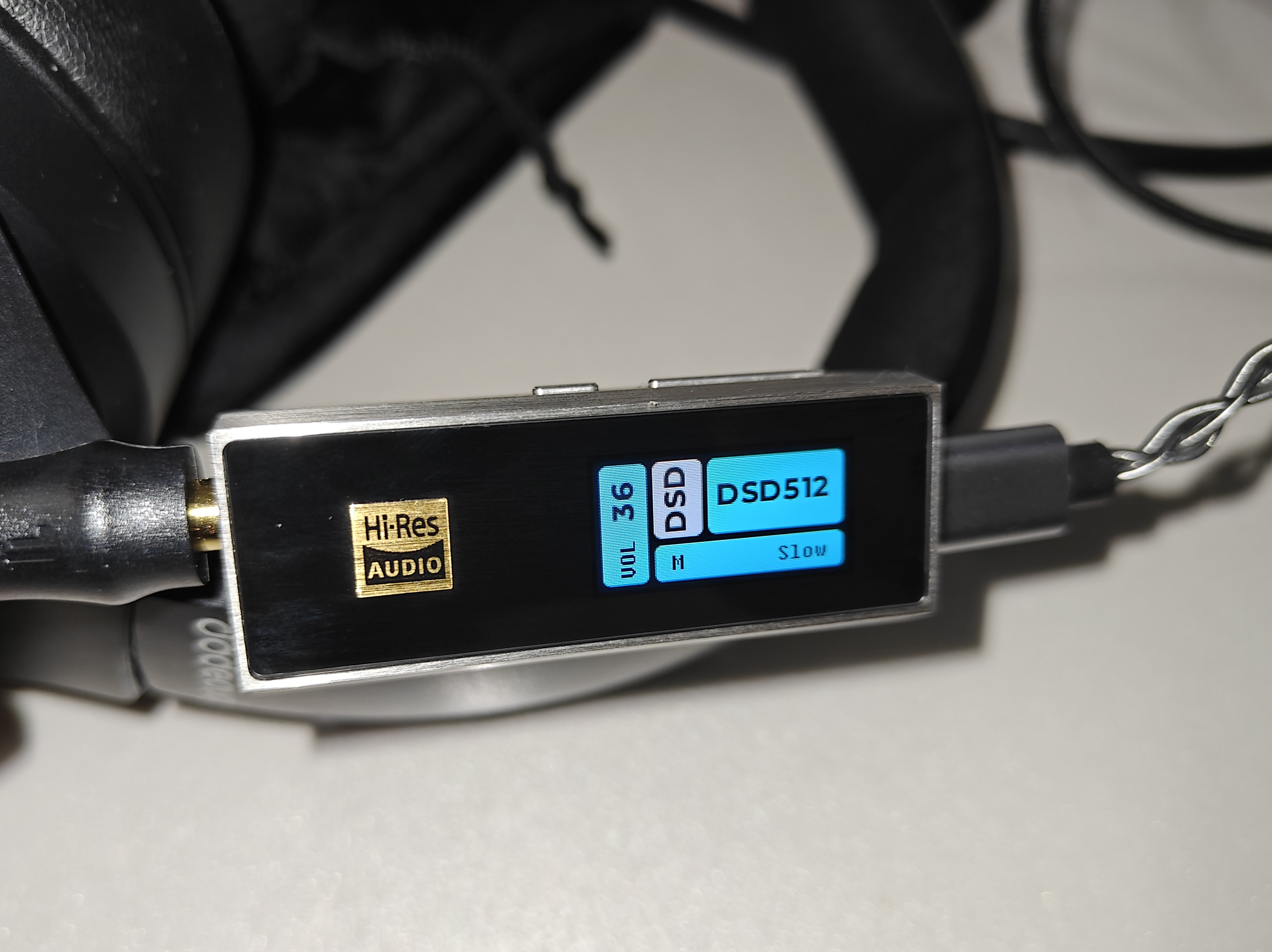

DSD512
DSD512

免费的DSD64测试音源：FreeDSD Download NativeDSD Music

音乐播放器

能够输出 DSD 只是完成了第一步，选择一个合适的播放器同样重要。

MPD

我曾尝试过 hqplayer-client hqplayer-embedded rygel deadbeef 等一系列播放器。

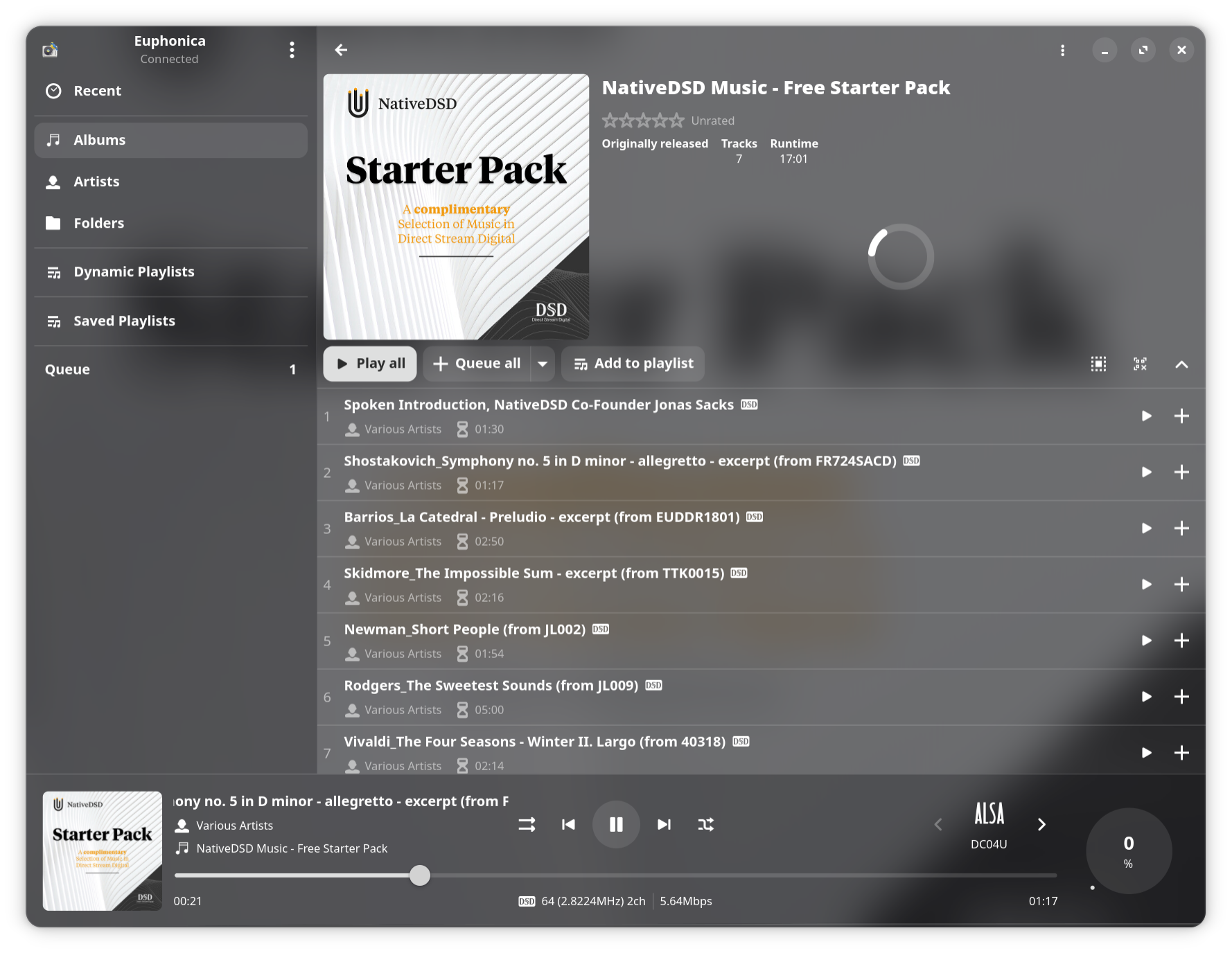

但考虑到可扩展性，我决定使用 MPD + Euphonica。

MPD 是 C/S 架构的音乐播放器，除了 Euphonica，还有很多 TUI/GUI 可选，详见 MPD 客户端。

PipeWire
PipeWire+ALSA

PipeWire 可以直出 DSD，其 MPD 配置如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
audio_output {
        type            "pipewire"
        name            "DC04U"

        dsd             "yes"     # 启用 DSD 直出

        # dsd_usb      "yes"      # 请不要启用
        # mixer_type   "none"     # 禁用软件音量控制
}

music_directory         "/run/media/vconet/DATA/Musics/"

bind_to_address         "~/.config/mpd/socket"

playlist_directory      "~/.config/mpd/playlists"

db_file                 "~/.config/mpd/database"

sticker_file            "~/.config/mpd/sticker.sql"

audio_output {
    type            "fifo"
    name            "Visualizer"
    path            "/tmp/mpd.fifo"
    format          "44100:16:2"
}

在 PipeWire 下，你仍然可以通过 ALSA 独占，但这会导致 MPD 播放音乐时，会导致其他应用尝试播放音频时，可能会卡死应用。

MPD 配置如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
audio_output {
        type            "alsa"
        name            "DC04U"
        device          "hw:DC04U,0"

        dop             "no"      # 强制优先 DSD Native
        # 禁用 MPD 的内置转换
        auto_resample   "no"
        auto_format     "no"
        auto_channels   "no"

        # dsd_usb      "yes"      # 请不要启用
        # mixer_type   "none"     # 禁用软件音量控制
}

music_directory         "/run/media/vconet/DATA/Musics/"

bind_to_address         "~/.config/mpd/socket"

playlist_directory      "~/.config/mpd/playlists"

db_file                 "~/.config/mpd/database"

sticker_file            "~/.config/mpd/sticker.sql"

audio_output {
    type            "fifo"
    name            "Visualizer"
    path            "/tmp/mpd.fifo"
    format          "44100:16:2"
}

ALSA 设备名可通过 aplay -L 查看

无论是 PipeWire 还是 PipeWire + ALSA，都不能在直出 DSD 的同时播放其他音频。

仅在 PipeWire 下直出 DSD 时，其他应用尝试播放音频时，不会卡死。

应用不再播放音频时，仍可能占用设备，需自行重启 PipeWire 或拔插设备。占用情况可通过 pw-top 查看

不依赖 Systemd 的 MPD 配置，请自行查看 MPD 配置

Euphonica

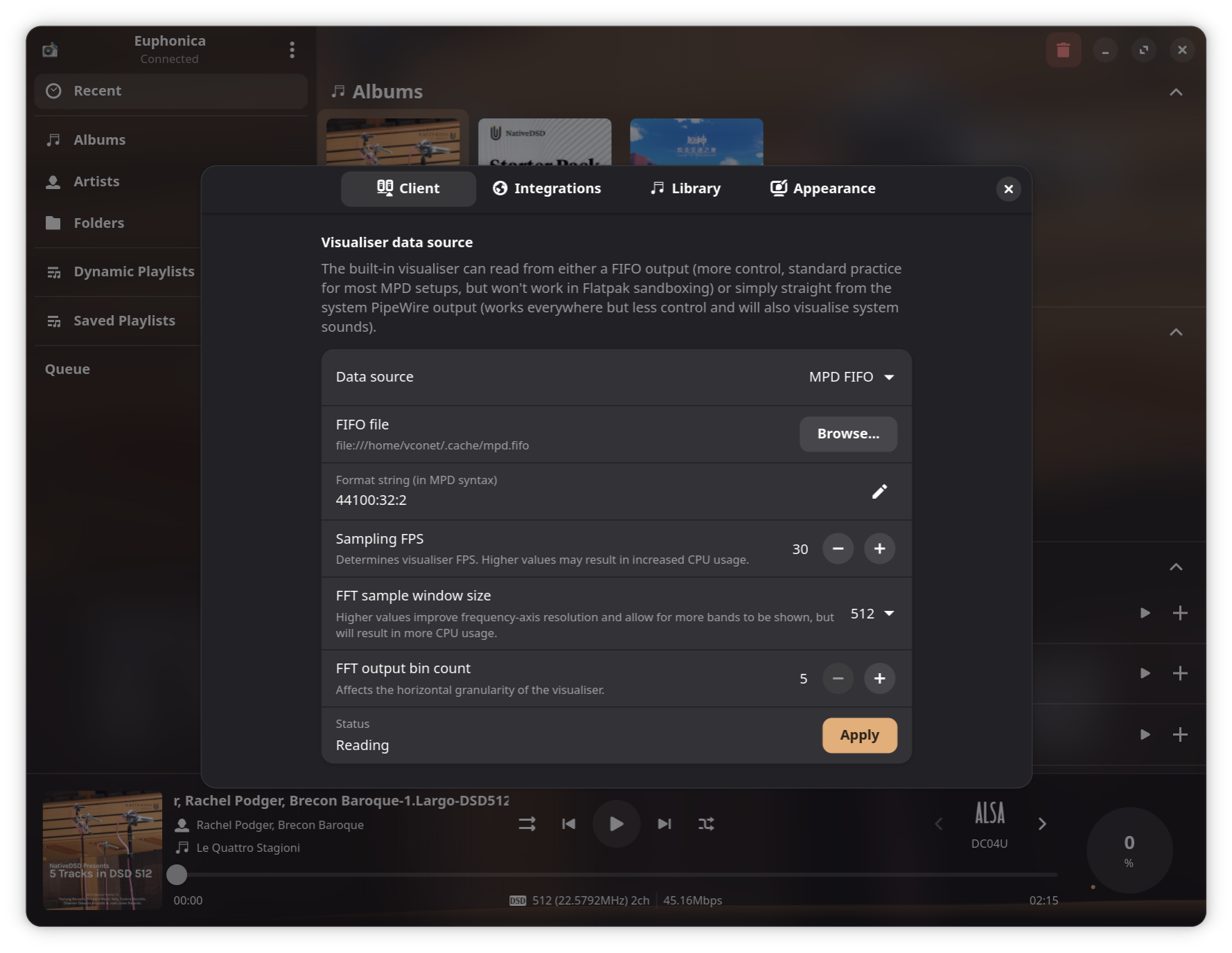

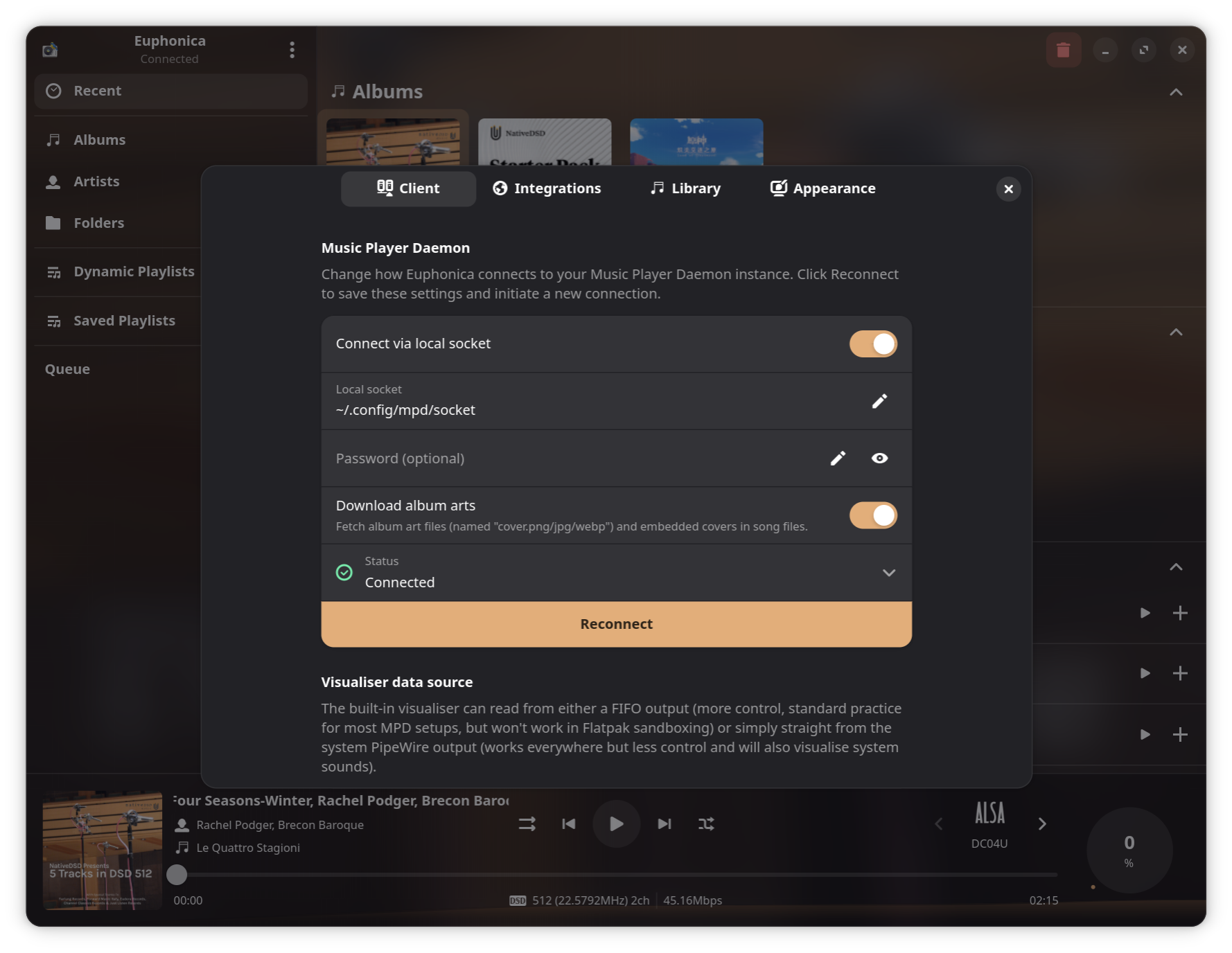

Euphonica 就很简单了：在设置里指定 socket 地址，在 Visualizer data source 下将 Data Source 设为 MPD FIFO，修改 FIFO file 后点击 Apply 即可。

至此，iBasso DC04U 在 Linux 下可以实现 DSD 直出与常规播放。
